VRB Series 115 Shimpo Reducer Nidec Shimpo Gearbox Planetary Gearbox Reducer
  • VRB Series 115 Shimpo Reducer Nidec Shimpo Gearbox Planetary Gearbox Reducer
VRB Series 115 Shimpo Reducer Nidec Shimpo Gearbox Planetary Gearbox Reducer

VRB Series 115 Shimpo Reducer Nidec Shimpo Gearbox Planetary Gearbox Reducer

Τόπος καταγωγής Ιαπωνία
Μάρκα Nidec
Πιστοποίηση CE,ISO
Αριθμό μοντέλου VRB
Λεπτομέρειες προϊόντων
Ονομασία του προϊόντος:
Κιβώτιο ταχυτήτων Shimpo Nidec
Κατασκευαστής:
Nidec Shimpo
Σειρά προϊόντων:
Σειρά VRB
Βάρος (κλ):
5Kg
Μέγεθος πλαισίων:
115
Διαταγή μετατροπής:
Πλανητική
Μέγιστο ακτινωτό φορτίο:
4300N
Μέγιστο αξονικό φορτίο:
3900N
Εφαρμογή:
Εξοπλισμός αυτοματοποίησης, φωτοβολταϊκή βιομηχανία, εξοπλισμός λέιζερ
Επισημαίνω:

115 Shimpo Reducer

,

VRB Series 115 Shimpo Reducer

,

Planetary Gearbox Reducer

Περιγραφή προϊόντων

Περιγραφή του προϊόντος:

Οθόνη ταχυτήτων Nidec Shimpo: Robust Gearbox Technology για ρομποτικά, εξοπλισμό αυτοματισμού και μηχανές CNC
Το κιβώτιο ταχυτήτων Nidec Shimpo είναι ένα ισχυρό, αξιόπιστο και ανθεκτικό κιβώτιο ταχυτήτων που παρέχει ισχυρή απόδοση για τους ρομποτικούς, τους εξοπλισμούς αυτοματισμού και τα μηχανήματα CNC.Με μέγεθος πλαισίου 115 και πλανητική διάταξη τροχιάςΑυτό το κιβώτιο ταχυτήτων είναι κατασκευασμένο από σίδηρο για μέγιστη αντοχή και αντοχή.έχει δεσμευτεί να παρέχει μεταλλικές κιβώτια μετατροπής υψηλής ποιότητας.



Το κιβώτιο ταχυτήτων Nidec Shimpo έχει σχεδιαστεί για να παρέχει μια ομαλή, αποτελεσματική και αξιόπιστη μετάδοση για μια ποικιλία εφαρμογών, συμπεριλαμβανομένων ρομποτικών, εξοπλισμού αυτοματισμού και μηχανών CNC.



Τεχνικές παραμέτρους:

Φρέμα

μέγεθος

 Στάδιο Ποσοστό Ονομαστική ροπή εξόδου Μέγιστη ροπή εξόδου Στροφή διακοπής έκτακτης ανάγκης Ονομαστική ταχύτητα εισόδου Μέγιστη ταχύτητα εισόδου Επιτρεπόμενο ακτινοβολικό φορτίο Επιτρεπόμενο αξιακό φορτίο
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















115





1

Μονό

 3 120 225 500 3000 6000 1300 1500
4 120 330 625 3000 6000 1500 1700
5 180 330 625 3000 6000 1600 1900
6 180 330 625 3000 6000 1700 2000
7 180 330 625 3000 6000 1800 2100
8 180 330 625 3000 6000 1900 2300
9 120 225 500 3000 6000 1900 2400
10 120 225 500 3000 6000 2000 2500
Διπλό. 15 120 225 500 3000 6000 2300 3000
16 180 330 625 3000 6000 2300 3100
20 180 330 625 3000 6000 2500 3400
25 180 330 625 3000 6000 2700 3700
28 180 330 625 3000 6000 2800 3900
30 120 225 500 3000 6000 2900 3900
35 180 330 625 3000 6000 3000 3900
40 180 330 625 3000 6000 3200 3900
45 120 225 500 3000 6000 3300 3900
50 180 330 625 3000 6000 3400 3900
60 180 330 625 3000 6000 3600 3900
70 180 330 625 3000 6000 3800 3900
80 180 330 625 3000 6000 4000 3900
90 120 225 500 3000 6000 4200 3900
100 120 225 500 3000 6000 4300 3900




Φρέμα

μέγεθος



Στάδιο



Ποσοστό

 Μέγιστο ακτινοβολικό φορτίο



Μέγιστο

άξιο φορτίο



Βάρος

Σωστή στιγμή αδράνειας (φ14)

 Συναλλακτική τιμή (φ)

Η στιγμή τηςαδράνεια(φ28)

 Σωστή στιγμή αδράνειας (φ38)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















115





1

Μονό

 3 4300 3900 8 - 3.3 5.3 13
4 4300 3900 - 2.0 4.1 12
5 4300 3900 - 1.6 3.6 11
6 4300 3900 - 1.3 3.3 11
7 4300 3900 - 1.1 3.2 11
8 4300 3900 - 1.0 3.1 11
9 4300 3900 - 0.98 3.0 11
10 4300 3900 - 0.95 3.0 11











Διπλό.

 15 4300 3900 8.9 0.43 0.86 2.8 -
16 4300 3900 0.48 0.92 2.9 -
20 4300 3900 0.40 0.83 2.8 -
25 4300 3900 0.38 0.82 2.8 -
28 4300 3900 0.44 0.88 2.8 -
30 4300 3900 0.29 0.74 2.7 -
35 4300 3900 0.37 0.81 2.7 -
40 4300 3900 0.28 0.73 2.7 -
45 4300 3900 0.37 0.80 2.7 -
50 4300 3900 0.28 0.73 2.7 -
60 4300 3900 0.28 0.73 2.7 -
70 4300 3900 0.28 0.73 2.7 -
80 4300 3900 0.28 0.73 2.7 -
90 4300 3900 0.27 0.73 2.7 -
100 4300 3900 0.27 0.73 2.7 -

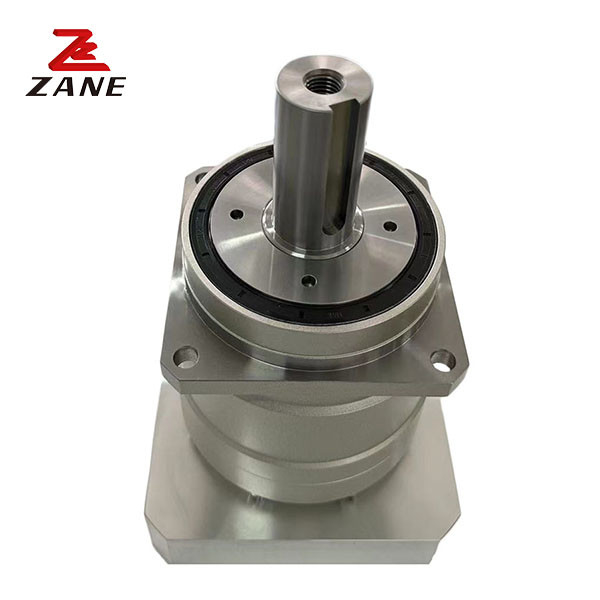

VRB Series 115 Shimpo Reducer Nidec Shimpo Gearbox Planetary Gearbox Reducer 0

VRB Series 115 Shimpo Reducer Nidec Shimpo Gearbox Planetary Gearbox Reducer 1

Χαρακτηριστικό:

Υψηλή ισχύ ροπής: Το κιβώτιο ταχυτήτων Nidec Shimpo έχει σχεδιαστεί για να παρέχει υψηλή ροπή σε χαμηλές ταχύτητες, καθιστώντας το ιδανικό για εφαρμογές που απαιτούν την ανύψωση βαρέων φορτίων ή τη μετακίνηση μεγάλων φορτίων.



Αποτελεσματικότητα: Το κιβώτιο ταχυτήτων είναι εξαιρετικά αποδοτικό, πράγμα που σημαίνει ότι μπορεί να συμβάλει στη μείωση της κατανάλωσης ενέργειας και του κόστους λειτουργίας.



Συμπληρωματικό μέγεθος: Παρά την υψηλή ροπή που παράγει, το κιβώτιο ταχυτήτων είναι σχετικά μικρό και ελαφρύ, γεγονός που καθιστά εύκολη την εγκατάσταση και την ενσωμάτωση σε υπάρχοντα συστήματα.



Προσαρμόσιμο: Το κιβώτιο ταχυτήτων Nidec Shimpo είναι εξαιρετικά προσαρμόσιμο, με μια σειρά από επιλογές τοποθέτησης και αναλογίες ταχυτήτων που είναι διαθέσιμες για να ταιριάζουν σε διαφορετικές εφαρμογές.



Ανθεκτικότητα: Το κιβώτιο ταχυτήτων είναι κατασκευασμένο από υλικά υψηλής ποιότητας και έχει σχεδιαστεί για να είναι εξαιρετικά ανθεκτικό και μακροχρόνιο.με απλό και απλό σχεδιασμό που επιτρέπει εύκολη πρόσβαση σε εξαρτήματα για καθαρισμό και αντικατάσταση.
