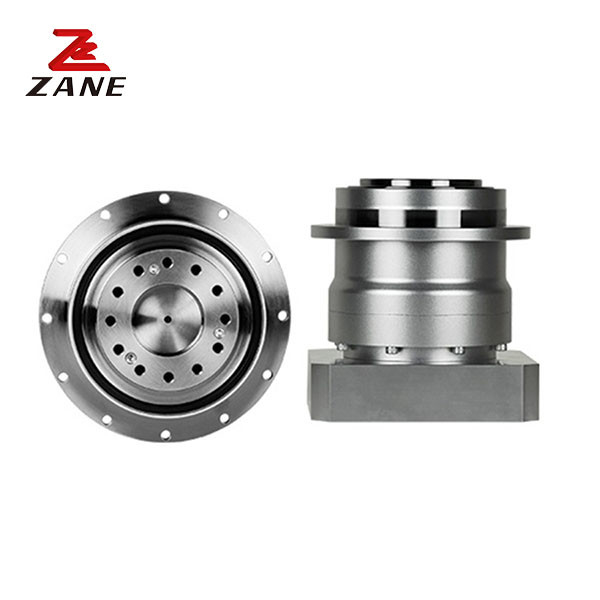

Υψηλής ακρίβειας Shimpo Gearbox Planetary Gear Reducer VRB140 For Robot
  • Υψηλής ακρίβειας Shimpo Gearbox Planetary Gear Reducer VRB140 For Robot
Υψηλής ακρίβειας Shimpo Gearbox Planetary Gear Reducer VRB140 For Robot

Υψηλής ακρίβειας Shimpo Gearbox Planetary Gear Reducer VRB140 For Robot

Τόπος καταγωγής Ιαπωνία
Μάρκα Nidec
Πιστοποίηση CE,ISO
Αριθμό μοντέλου VRB
Λεπτομέρειες προϊόντων
Ονομασία του προϊόντος:
Κιβώτιο ταχυτήτων Shimpo Nidec
Κατασκευαστής:
Nidec Shimpo
Σειρά προϊόντων:
Σειρά VRB
Βάρος (kg):
6 κιλά
Μέγεθος πλαισίου:
140
Διαταγή μετατροπής:
Πλανητική
Μέγιστο ακτινωτό φορτίο:
9100N
Μέγιστο αξονικό φορτίο:
8200N
Εφαρμογή:
Ρομποτικός, εξοπλισμός αυτοματοποίησης, CNC μηχανή
Επισημαίνω:

Κιβώτιο ταχυτήτων Shimpo υψηλής ακρίβειας

,

ρομπότ Planetary Gear Reducer

,

Planetary Gear Reducer VRB140

Περιγραφή προϊόντων

Περιγραφή του προϊόντος:

Τα κιβώτια ταχυτήτων Nidec Shimpo είναι κιβώτια ταχυτήτων υψηλής ποιότητας που έχουν σχεδιαστεί για αξιόπιστη και αποδοτική λειτουργία σε εφαρμογές ρομποτικών, εξοπλισμού αυτοματισμού και μηχανών CNC.Κατασκευασμένο από την Nidec ShimpoΤο κιβώτιο ταχυτήτων Shimpo έχει σχεδιαστεί για τη μέγιστη αντοχή και απόδοση.καθιστώντας την την ιδανική επιλογή για κάθε αυτοματοποιημένο μηχάνημα.

Τεχνικές παραμέτρους:

Φρέμα

μέγεθος

 Στάδιο Ποσοστό Ονομαστική ροπή εξόδου Μέγιστη ροπή εξόδου Στροφή διακοπής έκτακτης ανάγκης Ονομαστική ταχύτητα εισόδου Μέγιστη ταχύτητα εισόδου Επιτρεπόμενο ακτινοβολικό φορτίο Επιτρεπόμενο αξιακό φορτίο
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















140





1

Μονό

 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 366 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
Διπλό. 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




Φρέμα

μέγεθος



Στάδιο



Ποσοστό

 Μέγιστο ακτινοβολικό φορτίο



Μέγιστο

άξιο φορτίο

Βάρος

 Συναλλακτική τιμή (φ) Σωστή στιγμή αδράνειας28) Σωστή στιγμή αδράνειας (φ38) Συναλλακτική τιμή (φ)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















140





1

Μονό

 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34











Διπλό.

 15 9100 8200 17 1.3 3.2 11 -
16 9100 8200 1.5 3.1 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.3 11 -
28 9100 8200 1.4 2.8 11 -
30 9100 8200 0.85 3.1 10 -
35 9100 8200 1.1 2.8 11 -
40 9100 8200 0.83 3.0 10 -
45 9100 8200 1.1 2.8 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -



Υψηλής ακρίβειας Shimpo Gearbox Planetary Gear Reducer VRB140 For Robot 0Υψηλής ακρίβειας Shimpo Gearbox Planetary Gear Reducer VRB140 For Robot 1

Τύποι εργαλείων:

Το κιβώτιο ταχυτήτων Nidec Shimpo είναι διαθέσιμο σε διάφορους τύπους ταχυτήτων, συμπεριλαμβανομένων των σπορ, των ελικοειδών, των κωνικών και των σκουληκοειδών.και η επιλογή του τύπου εργαλείου εξαρτάται από τις ειδικές απαιτήσεις της εφαρμογής.
